产品介绍 | 配件 TESTOMAT ® / TITROMAT ®/ LAB

发表时间:2024-05-08 09:57作者:HEYL Neomeris



产品配件


Anschluss-Set水管接口套装

水管接口套装,适用于Testomat 2000® / Testomat® EVO TH /

Testomat ECO® / Titromat® / LAB

内容:

5m   进水软管, 塑料 PE 6/4x1, 蓝色

2m   排水软管 直径di=12 mm

1x    水阀门, PPSV 011223W

1x    变径接头10-6

1x    异径管接头⅜"-½"



MEPUClip®增压泵

增压泵,适用于Testomat 2000®/Testomat®EVO TH/Titromat® / LAB

在进水压力低于 0.3 bar 时安装

当订购带增压泵的 " Testomat®"设备时,泵会在工厂完成安装,再寄送到客户。


Kleinrieseler R 二氧化碳过滤器

Testomat®-Kleinrieseler 小过滤器 用来减少水中二氧化碳 CO2含量

可以在** 12 升/小时水流下,使游离碳酸从最高 200 毫克/升下降至20 毫克/升以下。

体积 (宽x高x长): 150 x 500 x 100 mm

供电电压:   230V/50Hz

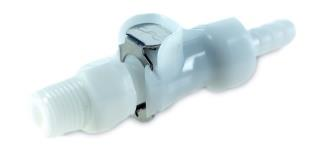

Umrüstsatz für 水进水口

内容:

1x   快速连接插头 ¼”

1x   快速释放接头 ¼”

1x   软管侧的锁定装置


用于连接软管的进水口转换套件,适用于Testomat 2000®/Testomat®

EVO TH / Titromat® / LAB

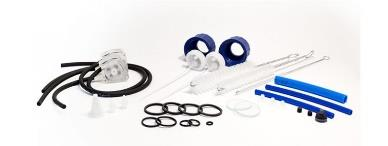

Service – Satz 维护套装

维护套装,适用于Testomat 2000®/ Testomat® EVO TH / Testomat   ECO® 和 Titromat®


内容:

1x 垫片组 Testomat 2000®

2x 玻璃片 30x3

1x 水压控制调节核

3x 测量槽堵塞 5,3dx5 PE 天然材料

1x 电池阀维护套装,适用于试剂泵

1x 过滤漏斗,适用于进水口19,5dx25

3x 软管: 直径D= (6 d=4x10), (6 d=4 x 115), (10 d= 8x98)

1x 清洁刷套装

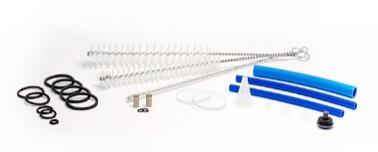

Jahres – Service – Satz 年度维护套装

适用于 Testomat 2000®/ Testomat® EVO TH /   Testomat ECO® 和 Titromat®


内容:

1 x 垫片组 Testomat 2000

2 x 玻璃片30x3

3 x 测量槽堵塞 5,3dx5 PE 天然材料

1 x 电池阀维护套装,适用于试剂泵

1 x 过滤漏斗,适用于进水口 19,5dx25


Service – Satz 维护套装


适用于 Testomat 2000® Polymer

内容:

270353

1x 垫片组 Testomat 2000

2x 玻璃片 30x3

1x 水压控制调节核

3x 塞子,适用于测量槽

2x 泵头

1x 软管, PE, D=6 d=4x10

1x 软管, PE, D=6 d=4x115

1x 软管, PE, D=10 d=8x98

1x 清洁刷套装

2x 软管接口 ,软管接口直径2,4 mm

2x 密封软管适配器长度5 mm

2x 带螺帽和吸液软管的配件


适用于Testomat® LAB CL

内容:

1x 垫片组 T2000

2x 玻璃片 30x3

1x 水压控制调节核

3x 塞子,适用于测量槽

1x 过滤漏斗,适用于进水口 19,5dx25

5x 各种不同软管

1x 清洁刷套装

2x 带螺帽和吸液软管的配件, 500 ml 瓶规格


适用于Testomat 2000® PO4

内容:

1x 垫片组, Testomat 2000®

2x 玻璃片 30x3

1x 水压控制调节核

3x 塞子,适用于测量槽

2x 泵头, 4 Rollen, 1,6 mm 软管

1x 过滤漏斗,适用于进水口 19,5dx25

1x 软管, PE, D=6 d=4x10

1x 软管, PE, D=6 d=4x115

1x 软管, PE, D=10 d=8x98

1x 清洁刷套装

2x 软管接口,软管接口直径 2,4 mm

2x 密封软管适配器长度5 mm

1x 带螺帽和吸液软管的配件, 500 ml 瓶规格

1x 带螺帽和吸液软管的配件, 100 ml 瓶规格


Service-Set 测量槽 -

Aufnahme 和 测量槽

测量槽和底座维护套装

3x 扁平垫片

2x O型环18x2 EPDM

2x 玻璃片 30x3

3x 塞子,适用于测量槽

1x 磁性搅拌芯



Service-Set 维护套装

Dosi-Clip Dosierpumpe试剂泵

1x 试剂泵抽液软管

1x 试剂泵输液软管

1x 电池阀维护套装,适用于试剂泵

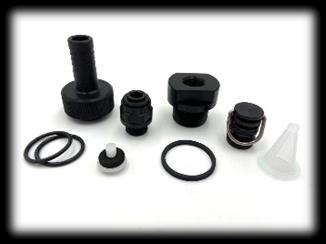

Service-Set 维护套装

Regler-Filteraufnahme 水压控制阀



1 x   进水接口

1 x   排水接口,PVC

1 x   水压控制调节核

2 x   O 型环 20x2 (NBR)

1 x   过滤漏斗,适用于进水口 19,5dx25 (260µ Maschenweite)

1 x   扁平垫片 24x2 EPDM 70

1 x   拧入式接头 G1/4"-6

1 x 水压控制器塞子 T2000

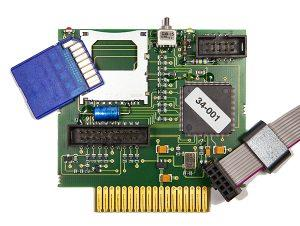

SD – Card Datenlogger   SD 接口插卡

适用于 Testomat 2000® / Titromat®


作为数据记录器插卡插入设备,将测量结果和错误信息存储在一张 2GB的 SD 卡上。

数据以 CSV 格式存储,可以在电子表格程序中轻松处理或评估。

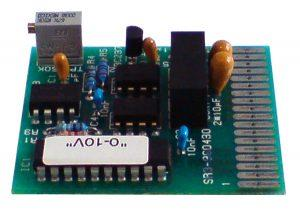

Spannungsschnittstelle UK 910

模拟电压信号接口插卡 0/2 - 10 V (UK 910)

模拟电压信号接口插卡 UK 910,适用于 Testomat 2000® / Titromat®

电压模拟信号输出插卡 (插卡)

电压输出: 0/2-10V 电镀隔离



Stromschnittstelle SK910

模拟电流信号接口插卡 0/2 - 10 V (SK 910)

模拟电流信号接口插卡 SK910 适用于 Testomat 2000® / Titromat®

电流模拟信号输出插卡 (插卡)

电流输出: 0–20 mA oder 4–20 mA

**负载: 500 Ohm电镀隔离



Netzwerklogger 联网记录信号插卡

联网记录信号插卡,适用于 Testomat 2000® / Titromat®


带有 100 Mbit 网络连接插卡

• 网络服务器、FTP 服务器和集成闪存

• 8MB 闪存,可存储 40 万个测量值和信息(约 5 年)

• 每月生成一个测量和报警文件

• 文件以 CSV 格式保存,可以用 Office 软件包进行后期处理


Schnittstellenkarte RS 910 RS232 信号接口插卡

RS 910 信号接口插卡,适用于 Testomat 2000® / Titromat®


用于通过串行接口RS232将Testomat 2000®连接,输出信息的插卡。

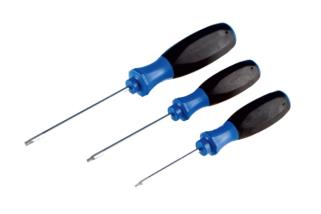

Werkzeugsatz 辅助工具

Testomat 2000®

辅助工具,适用于Testomat 2000® 设备周期维护


内容:

1 x 十字螺丝刀 TX20   20 x 100

1 x 十字螺丝刀 TX10   10 x 80

1 x 十字螺丝刀 TX8      8 x 60


水压 regler 水压调节器

- 压力范围 4-8 bar

- **进水压力: 11 bar

- 环境温度: 0-50°C

- 压力表接口: G1/8, beidseitig




水压 regler - Bausatz

该压力调节器用于 0.5-10 bar 的压力 注意:不适合用于去离子水和冷凝水



内容:

1 x 压力表

1 x 带螺母的安装支架

2 x 直线型旋入式配件

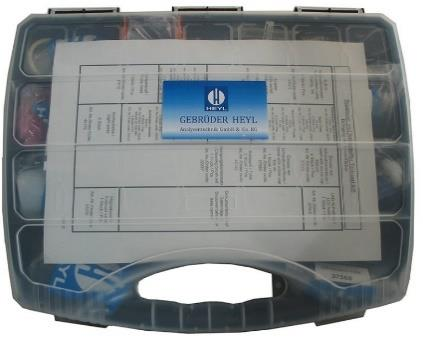

维修和保养箱

"专业"维修和保养箱



适用于定期维护 Testomat 2000® / ECO

内容:

4 x O型环20 x 2

4 x O型环10,82 x 1,78

2 x O型环4,47 x 1,78

2 x O 型环 18 x 2

4 x 扁平垫片 24 x 2

2 x 过滤漏斗,适用于进水口 19,5d x 25

2 x 水压控制调节核

2 x 进水口水压控制器中弹簧

6 x 测量槽塞子

1 x 用于排水软管的插头接口

2 x 保险丝, TR5, T 0,08A

2 x 保险丝, TR5, T 0,1A

2 x 保险丝, TR5, T 0,16A

2 x 保险丝, TR5, T 0,2A

2 x 保险丝, TR5, T 0,315A

2 x 保险丝, TR5, T 1,0A

2 x 保险丝 M4A

4 x 玻璃片 30x3

3 x 带螺母接口 T2000

2 x 螺丝 M3 x 4

2 x 试剂泵抽液软管

2 x 试剂泵输液软管

2 x 软管, PE, D=6 d=4 x 105

2 x 软管, PE, D=6 d=4 x 115

2 x 软管, PE, D=10 d=8 x 98

1 x 清洁刷套装

2 x 插入式角形接头

2 x 磁性搅拌芯

2 x 试剂泵电磁阀维护套装

1 x 进水口接口

1 x 螺母接口 G ¼“ -6

1 x 角度螺旋接口


适用于定期维护 Testomat 2000®

内容:

270337

10 x O 型环 20 x 2

10 x O 型环 10,82 x1,78

5 x O 型环 4,47 x1,78

5 x O 型环 18 x 2

20 x 扁平垫片 24x2

5 x 过滤漏斗 适用于 进水口 19,5d x 25

5 x 水压控制调节核 kpl.

2 x 进水口水压控制器中弹簧

15 x 测量槽塞子

6 x 保险丝, TR5, T 0,08 A

6 x 保险丝, TR5, T1,0 A

6 x 保险丝, TR5, T0,16 A

6 x 保险丝, TR5, T0,2 A

6 x 保险丝, TR5, T 0,315 A

6 x 保险丝, TR5, T1,0 A

6 x 保险丝 M4A

20 x 玻璃片 30 x 3

3 x 带螺母接口 T2000

4 x 螺丝 M3 x 40

1 x 试剂泵抽液软管

1 x 试剂泵输液软管

2 x 软管, PE, D=6 d=4 x 105

2 x 软管, PE, D=6 d=4 x 115

2 x 软管, PE, D=10 d=8 x 98

1 x 清洁刷套装

2 x 插入式角形接头

2 x 磁性搅拌芯


Regler- / Filteraufnahme 水压控制/ 水过滤器

水压控制/ 水过滤器



可单独提供的备用零件:

调节/ 过滤支架 040120

调节器塞子 Testomat 2000® 040129

水压控制调节核 (1 – 8 bar) 011225

调节器插头的固定插销 011230

入口处的过滤网 011217

进水口接口 040121

拧入式连接接口-G ¼“ – 6   040153


测量槽




可单独提供的备用零件:

带密封垫玻璃片 30x3    040173

玻璃片 30x3      040170

玻璃片固定器    040176

螺丝 M 3x40    033253

拉伸钩 TL 800-7-1 040032

测量槽塞子        011210

扁平垫片 24 x 2 033777

带 2 个螺钉的玻璃固定器套装

组成:

040510

2 x 玻璃片固定器

2 x 螺丝 M3 x 40


测量槽

用于

Testomat 2000® CrVI 0-5 ppm,

Testomat 2000® PO4,

Testomat® LAB CL


特殊测量槽,适用于 Testomat 2000® CrVI 0-5 ppm,

Testomat 2000® PO4 和 Testomat® LAB CL

不适用于其他 Testomat 2000®– 设备.

可单独提供的备用零件:

玻璃片固定器

玻璃片 30x3 适用于缩短的测量距离

扁平垫片


Dosierpumpe DOSIClip®试剂泵

试剂泵 Dosierpumpe       040001

试剂泵抽液软管                040011

试剂泵输液软管                040016


试剂泵电池阀维护套装       040040

组成:

2 x 电池阀

2 x O 型环 3,5 x 1



试剂瓶连接/吸试剂液装置

用于 500 毫升瓶的带内芯的螺旋盖    040131

转换为 100 毫升瓶装的套件     040143

螺丝帽 GL32 - 孔     040130

带吸管的旋盖插件    040135


设备零配件

保险丝 M4A   031582

主板 Testomat 2000® kpl. 230 V   040294

控制板 Testomat 2000® kpl.   040092

插件板 驱动器/接收器Testomat 2000® kpl.   040091

主板 Testomat® ECO, 230 V   037245

控制板 Testomat® ECO incl. EPROM   040332

主板 Testomat® EVO TH, 230 V   032383

控制器板Testomat® EVO TH, kpl. 032387

印制电路板Testomat® EVO TH, kpl   032385

带有氧化铁的10针带状电缆 Testomat 2000® / Testomat® ECO   031713

带有氧化铁的26针带状电缆Testomat 2000® / Testomat® ECO   040096

线缆 2V kpl. (适用于 电池阀维护套装)   040060

线缆 2P kpl. (适用于 max. zwei Dosierpumpen)   040062

主开关线缆   040200


适用于 2-3 年运行所需的零部件

2 x 带有垫片的玻璃片 30x3 040173

1 x 过滤漏斗 适用于 进水口 011217

1 x 垫片组 (按维护成本计算) * 040124

1 x 保险丝 T0,315 A 031585

1 x 保险丝 T1,0 A 031592


Dosierpumpe PERIClip®Vi试剂泵

试剂泵适用于Titromat® KH 和使用试剂类型为TC




Dosierpumpe PERIClip试剂泵

试剂泵            270430

用于测量槽底座的软管连接套装 PERIClip    040359

组成:

1 x 软管接口

1 x 垫圈软管接口

试剂泵头 PERIClip        040362






试剂瓶连接/吸试剂液装置

用于500毫升瓶的带内芯的螺旋盖(Polymer, PO4 和 LAB CL)

用于100毫升瓶的带内芯的螺旋盖(nur PO4)

用于20升滤罐的吸水枪

用于5升滤罐的吸水枪


配件 TESTOMAT ® 808 和 808 SiO2

筒式过滤器Testomat® 808用于在分析水质前过滤样品水。

50°C时水压力**4 bar,20°C时水压力**10bar

温度最高50°C

过滤细度 150μm

入口/出口 1/4"


筒式过滤器的滤芯


用于连接供水的接口套装 Testomat 808




用于 Testomat® 808 的压力调节器 适用于 4bar 以上的压力




玻璃片套装 适应于高硅酸盐含量的水样

组成:

2 x 用聚甲基丙烯酸甲酯(有机玻璃)制成的玻璃片

2 x 扁平的密封垫

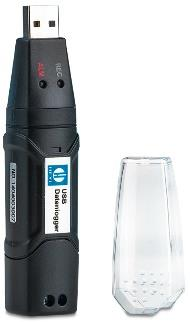

数据记录器 定期存储 20 mA 接口的测量值,内存容量为 32,768 个测量值。

通过内置的 USB 端口可以进行数据访问。

驱动程序和应用程序都包括在内。


配件 TESTOMAT ® 808

主芯片板 T-808 2019

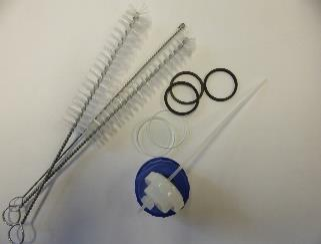

年维护套装

组成:

2 x 玻璃片 30 x 3

3 x 扁平密封圈 24 x 2

1 x 用于 500 毫升瓶的带内芯的螺旋盖

1 x 清洁刷套装

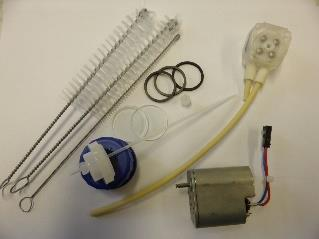

2 年维护套装

组成:

2 x 玻璃片 30 x 3

3 x 扁平密封圈 24 x 2

1 x 用于 500 毫升瓶的带内芯的螺旋盖

1 x 泵头 Testomat® 808

1 x 齿轮电动机

2 x 软管转接头

2 x 清洁刷套装


进水和排水口配件

转换套件,用于将 Testomat BOB 的水接头转换为 Testomat® 808

的水接头。

组成:

037576

1 x 插头 G1/4" DN6

1 x 塑料软管, 6/4 L=5m

1 x 螺母接头 G1/4"-6




进水接口配件

组成: 037610

1 x 塑料软管蓝色 6/4 x 1,5 m

1 x 转接口 10mm 转为 6 mm

1 x 水阀门 3/8“转为 6 mm




配件 TESTOMAT ® 808

维修和维护箱

用于 Testomat® 808 的定期维护和现场维修箱


组成:

8 x O 型环 3,68 x 1,78

8 x O 型环 1,78 x 1,78

8 x O 型环 4,5 x 1,5

8 x 扁平密封圈 24 x 2

1 x 泵头

4 x 用于 500 毫升瓶的带内芯的螺旋盖

1 x 用于 100 毫升瓶的带内芯的螺旋盖

1 x 清洁刷套装

4 x 角度螺丝接头

6 x 保险丝 T 0,1 A

6 x 保险丝 T 0,2 A

6 x 保险丝 T 1,0 A

6 x 保险丝 T 4 A

6 x 玻璃片 30 x 3

2 x 软管, L = 53 mm

2 x 软管, L = 140 mm

1 x 光元件板

1 x SUB – D 无源调制解调器电缆

1 x 接收器 USB – 串行

2 x 试剂注入针

4 x 软管转接头

2 x 电磁搅拌芯

8 x 螺丝刀 M3 x 12

4 x 螺丝刀 M3 x 40

1 x LED 光接收器

1 x 电磁阀

1 x 文件 / 软件


维护套装

组成:

15 x 扁平密封圈 24 x 2

6 x 玻璃片 30 x 3

6 x O 型环 3,68 x 1,78

6 x O 型环 4,5 x 1,56

6 x O 型环 1,78 x 1,78

1 x 软管, L = 53 mm

1 x 软管, L = 140 mm

1 x 清洁刷套装



配件 TESTOMAT ® 808 SiO2

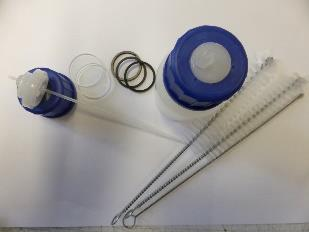

年维护套装

组成:

2 x 玻璃片 30 x 3

3 x 扁平密封圈 24 x 2

1 x 用于 500 毫升瓶的带内芯的螺旋盖

1 x 用于 100 毫升瓶的带内芯的螺旋盖

1 x 清洁刷套装


2 年维护套装

适用于 Testomat 808® SiO2

组成:

2 x 玻璃片 30 x 3

3 x 扁平密封圈 24 x 2

1 x 用于 500 毫升瓶的带内芯的螺旋盖

1 x 用于 100 毫升瓶的带内芯的螺旋盖

1 x 双泵头

1 x 齿轮电动机

2 x 软管接头

1 x 清洁刷套装



修理和维护箱

组成:

8 x O 型环 3.68 x 1.78

8 x O 型环 1.78 x 1.78

8 x O 型环 4.5 x 1.5

8 x 扁平密封圈 24 x 2

1 x 双泵头

4 x 用于 500 毫升瓶的带内芯的螺旋盖

1 x 用于 100 毫升瓶的带内芯的螺旋盖

1 x 清洁刷套装

4 x 角度螺母接口

8 x 保险丝 T 0.315 A

6 x 保险丝 T 0.1 A

6 x 保险丝 T 0.2 A

6 x 保险丝 T 1.0 A

8 x 保险丝 T 4 A

6 x 玻璃片 30 x 3

2 x 软管, L = 53 mm

2 x 软管, L = 140 mm

1 x 光元件板

1 x SUB – D 无源调制解调器电缆

1 x 接收器 USB – 串行

2 x 试剂注入针

4 x 软管转接头

2 x 磁力搅拌器芯

8 x 螺丝刀 M3 x 12

4 x 螺丝刀 M3 x 40

1 x LED – 光源接收器

1 x 电磁阀

1 x 文件 / 软件


测量槽



测量槽 Testomat® 808 (1 – 4 bar)      037615

测量槽 Testomat® 808 (0,3 – 1 bar)    037616


双层玻璃测量槽

可用于空气和样品水之间的大温差。

在许多应用中,可以防止在温暖和潮湿的环境中出现窗玻璃起雾。


特殊配件

光元件板 Testomat® 808 kpl. (Seriennummer 245352 - 250792)

光学测量元件 Testomat® 808 kpl. (ab Seriennummer 250793)

控制板 Testomat® 808 kpl.

电磁阀 Testomat® 808 kpl.

泵头 Testomat® 808 kpl.

试剂泵齿轮电动机


测量槽



测量槽 Testomat® 808 SiO2 kpl. (1 – 4 bar) 037784

测量槽 Testomat® 808 SiO2 kpl. (0,3 – 1 bar) 037785


特殊配件

电磁阀 Testomat 808® SiO2 kpl.

双泵头 Testomat® 808 SiO2

试剂泵齿轮电动机

光学测量元件*

*整套光元件板和LED支架在出厂时已经调整好,安装后可以立即使用。当单独更换光元件板或LED支架时,必须在设备中进行调整,见维修说明Testomat® 808 SiO2。



瓶子接口 / 抽吸试剂液装置

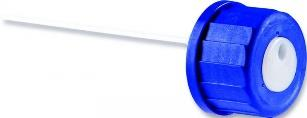

于500毫升瓶的带内芯的螺旋盖

用于100毫升瓶的带内芯的螺旋盖

软管接头 ∅ 2,4mm




瓶子接口 / 抽吸试剂液装置

用于500毫升瓶的带内芯的螺旋盖

用于100毫升瓶的带内芯的螺旋盖

软管接头 ∅ 3,5mm
