德国HEYL产品testomat系列如何清洁堵塞的电磁阀

当电磁阀被杂质堵塞时，测量室未被适当地清空。 在这种情况下，可以仔细清洁电磁阀。

Testomat 设备中安装了不同的电磁阀，需要以不同的方式拆卸并重新组装。 请根据设备的清洁说明继续操作。 但是，阀门的拆卸和安装没有区别。

• 电磁阀，Testomat 2000® 40018

• 电磁阀，Testomat ECO® 40056

• 电磁阀，Testomat EVO® 34620

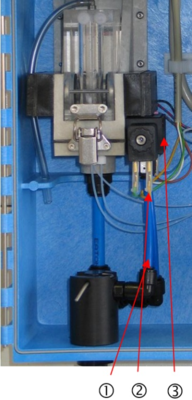

一、拆下电磁阀

请按以下步骤操作：

• 关闭设备并断开其与电源的连接。

• 关闭 Testomat 设备电源线的供水。

• 打开下部机箱门。

• 从插头连接器上松开软管.

• 从电磁阀的线圈上松开 4 个电缆连接器。

• 松开将电磁阀固定在外壳中的 2 个螺丝。 （Torx 10）

• 将电磁阀向前移出外壳。

二、清洁电磁阀（Testomat 2000）

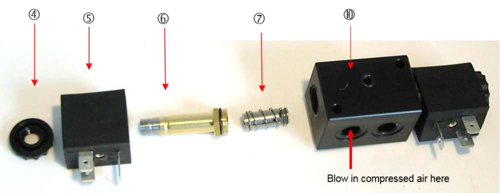

要清洁电磁阀，请按如下方式单独拆卸每一侧：

• 从出口侧开始。 在这一侧，当阀门被污染时，阀芯的膜可能卡在钻孔中。 问题主要可以通过松开膜和清洁钻孔来解决。

• 拧下滚花螺母

• 拉下线圈

• 拧下锚套（SW 13）

• 小心地抽出阀芯，也称为锚。 确保弹簧未松开。

• 如果膜没有松动并且锚不能被拔出，则将压缩空气吹入孔中，使膜松动。

• 当您通过阀门和阀块吹入压缩空气时，确保 O 形圈不会从钻孔流到测量室。 因此，在进行清洁操作之前，请取下 O 形圈。

• 当存在微生物污染或沉积物时，用小刷子（例如我们的清洁刷组，产品编号 32287）清洁阀室和阀门部件。 请按照我们的清洁说明进行操作。

使用清洁剂

• 切勿使用有机溶剂清洁测量室和其他塑料部件！

• 清洁时，请使用酸性清洁剂。

• 处理清洁剂时请遵守安全说明！

电磁阀组装

按照反向拆卸组件的步骤进行组装。

• 确保将线圈正确放置在锚套上，如上图所示。

• 线圈可以仅在一个方向上容易地放置在锚套上。

• 现在以相同的方式拆卸入口侧，如出口侧所述。

• 如上所述，清洁入口侧。

• 清洁后，重新组装所有部件。

三、清洁电磁阀（ECO/EVO 带滚花螺母）

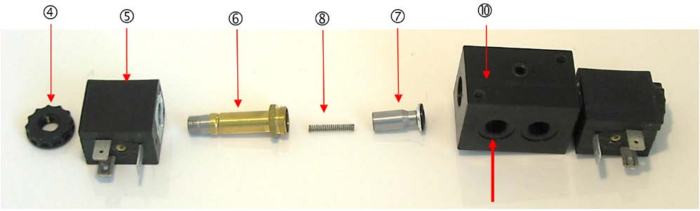

要清洁电磁阀，请按如下方式单独拆卸每一侧：

• 从出口侧开始。 在这一侧，当阀被污染时，锚的膜可能卡在钻孔中。 问题主要可以通过松开膜和清洁钻孔来解决。

• 拧下滚花螺母

• 拉下线圈

• 拧下锚套（SW 13）

• 用弹簧小心地拉出锚。 确保未释放锚。

• 如果膜没有松动并且阀芯无法抽出，则将压缩空气吹入孔中，使膜松动。

• 当您通过阀门吹入压缩空气时，确保 O 形圈不会从钻孔流到测量室。 因此，请在每次清洁操作前取下 O 形圈。

使用清洁剂

• 切勿使用有机溶剂清洁测量室和其他塑料部件！

• 清洁时，请使用酸性清洁剂。

• 处理清洁剂时请遵守安全说明！

电磁阀组装

按照反向拆卸组件的步骤进行组装。

• 确保将线圈正确放置在锚套上，如上图所示。

• 线圈可以仅在一个方向上容易地放置在锚套上。

• 现在以相同的方式拆卸入口侧，如出口侧所述。

• 如上所述，清洁入口侧。

• 清洁后，重新组装所有部件。

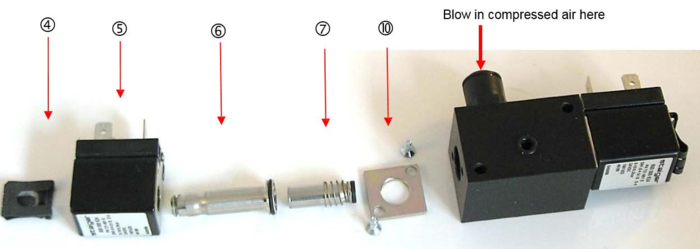

四、清洁电磁阀（Testomat ECO 带固定夹）

从出口侧开始。在这一侧，当阀门被污染时，阀芯的膜可能卡在钻孔中。 问题主要可以通过松开膜和清洁钻孔来解决。

• 从固定套筒向上滑动固定夹。

• 为了便于松动，可以使用螺丝刀小心地抬起上凸耳。

• 拉下线圈

• 松开阀体上金属板的两个螺钉，然后拆下锚套。

• 小心地从锚套中拔出弹簧。 确保未释放锚。

• 如果膜没有松动并且阀芯无法抽出，则将压缩空气吹入孔中，使膜松动。

• 当您通过阀门吹入压缩空气时，确保 O 形圈不会从钻孔流到测量室。 因此，请在每次清洁操作前取下 O 形圈。

五、其他清洁说明

5.1 腐蚀

暂时将拉杆放入金属清洁液中（不超过 5 分钟，具体取决于浓度）。随后，用大量清水进行中性处理。

在任何情况下都不能使用砂纸！

使用不含金属的清洁羊毛，例如，更好。来自公司 Rothenberger

5.2 结晶沉积

将拉杆放入醋精，预先溶解的颗粒状柠檬酸或一些水垢去除剂中。在这种情况下，也允许它生效不超过 5 分钟。

随后，用大量清水中和，并在适当的情况下，使用不含金属的清洁羊毛进行返工。

5.3 装配前

请将部件与介质直接接触，并使用防水硅油或喷涂剂，例如喷涂。 BAYSILONE。

它耐水蒸气，二氧化硫，稀酸和碱，并且在生理上无关紧要，对皮肤友好，并具有出色的介电性能。

执行所有这些说明后，旧阀门也可以长时间正常工作。
