Testomat EVO TH CAL仪器试剂选择和安装

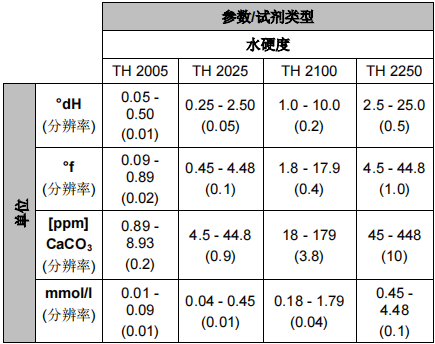

试剂选择表 Testomat® EVO TH CAL

请注意只可选择Heyl产品系列试剂!

使用外部指标可能会导致相当大的测量偏差或测量误差. 试剂泵、测量槽或阀门区域内的异物也有可能造成损坏。这可能会使保修失效!

在Heyl，我们一直努力确保我们的指标始终保持高质量。它们是根据我们的测量设备的要求特别定制的，为保证测量结果精确。

Testomat® EVO TH CAL 仪器的安装

安装的需求

请选择使用供水管尽可能短的位置安装本仪器 (最长5 米).

 请保证仪器左边有足够的空间以供开门.

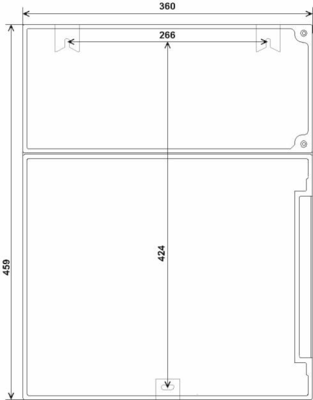

 请按下图所示钻洞固定仪器.

 请使用三个螺钉将仪器紧固于箱(柜)内的合适位置或墙面

当在水压 0.3 to 1 bar 时使用 Testomat® EVO TH CAL

在组装之前，请检查设备是否需要适应较低的工作压力。在交付时，该设备的压力范围为 1 至 8bar。为了在 0.3 到 1bar 的压力范围内操作设备，应该重新移动流量调节器的核心 j（例如，当使用 R 型迷你灌溉器时）。为此，从控制器/过滤器外壳 g 上取下锁定销 i，然后将金属支架上的控制器插头 k 从钻孔中拉出。然后重新移开流量调节器芯体 j，重新插入控制器插头和锁紧销。在压力低于 0.3bar 或从油箱中吸出时，可以使用我们的 Me-puClip 增压泵。

进水和排水管的安装

如下情况时，请使用冷却器

当水超过40°C可能导致烧伤，并可能损坏暴露在水中的Testomat® EVO TH CAL 的部件。

设备正常工作操作程序的注意事项

●水压范围必须介于0.3 to 8 bar.

●如果要在0.3 到1bar 的压力范围内操作，或者通过增压泵供水，请将控制器的核心部分从控制器和过滤器的外壳中取出。泵应具有25 至35 升/小时的容量，并对被测物质具有相应的抵抗力（例如，我们的增压泵 MepuClip，订货号 270410）。

●对于超过8bar 的操作，必须使用一个水压减压器。

●应避免明显的压力波动

●测量水温必须在10 至40℃之间

●对于水温超过40℃的情况，必须在Testomat® EVO TH CAL的进水口安装一个冷却器。

●我们建议将短的进水管线（3 米以下）连接到 Testomat® EVO TH CAL。对于长于3 米的进气管线，必须配置超过60秒的冲洗时间。对于超过 5-10 米的电缆长度，我们建议通过AUX 输入进行外部冲洗

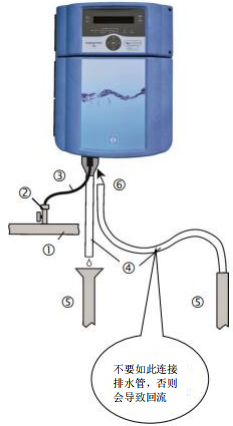

进水

测试水从取样管中抽取出来，并输送到 Testomat® EVO TH CAL 的进水喷嘴。该设备的标准配置是用于塑料软管 6/4 x 1 的插头连接（外径 6 毫米/内径 4 毫米，壁厚 1 毫米）。

●将Testomat® EVO TH CAL 进水口接口直接连接到水处理厂的采样管上①。

●始终垂直向上建立连接，以预先防止污物颗粒从取样管道输送到设备上。

●可在进水口安装一个手动止水阀到 Testomat® EVO TH CAL②，便于随时人工控制进水状态。

●进水使用不透明的塑料压力管 6/4 x 1③（**长度 5 米）。

●清理进水口以清除污物颗粒

排水

水通过一个开放的漏斗和安装在其上的排水管④从测量槽被输送进入管道。

●取出所提供的漏斗，并将其放在下面，放在外壳指定的凹槽中。

●将Testomat® EVO TH CAL 的漏斗与排水管④（内径 12 毫米/14 毫米）连接起来。

●将这根软管铺设在没有回水水压和没有虹吸效应的地方，以便于排水。

电源电压和仪器的连接

切勿在未完全切断电压前, 进行安装操作!

在未切断电压之前进行安装操作, 会导致人员触电或受伤, 产品及设备部件的损坏.

●在安装 Testomat® EVO TH CAL 仪器之前, 请切断所有相关设备部件的电压。

●连接时，只使用经过验证的、有足够线路横截面的电缆。

断开电源的装置

这个设备没有电源开关!

●在 Testomat® EVO TH CAL 上安装一个开关作为电源的断开装置。使用符合 IEC 608947-1 和 IEC 60947-3 要求的电器开关或断路器。该开关必须在 Tes-tomat® EVO TH CAL 用户容易触及的地方，并明确标明是 Testomat® EVO TH CAL 的断开装置。为了断开连接，你也可以在设备附近提供一个三针插头，上面清楚地标明 Testomat® EVO TH CAL 的断开连接装置。

电磁场会对仪器造成损坏!

●如果您将 Testomat® EVO TH CAL 设备或连接线与电源线平行或在强电磁场附近组装，设备可能被损坏或测量中断。

●尽可能缩短连接电缆

●确保连接电缆与电源电缆分开.

●请将本仪器与保护接地线相连接 (230/100-240 VAC).

●排除干扰电压对 Testomat® EVO TH CAL 设备的影响，例如使用电源滤波器。

●请屏蔽强磁场对本仪器的干扰.
